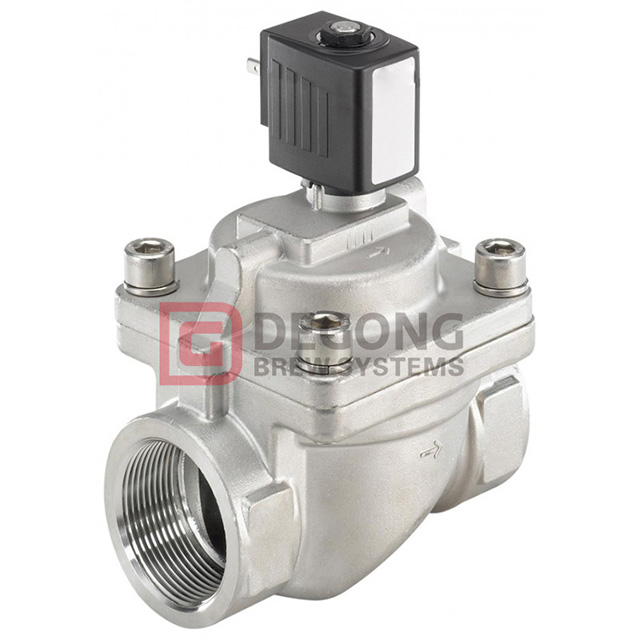

DEGONG 1-1/2'' 24V magnetventil i rostfritt stål

Solenoidventilen är en industriell utrustning som styrs av elektromagnetiska. Det är en automatiseringsbaserad komponent som används för att styra vätska. Det hör till manöverdon och är inte begränsat till hydraulisk och pneumatisk. Används i industriella styrsystem för att justera riktning, flöde, hastighet och andra parametrar på mediet.
Tillgänglighetsstatus:
Kvantitet:
  • DEGONG-1 1/2 ''
  • DEGONG
Produktbeskrivning

1-1 / 2 '' Solenoidventil av rostfritt stål


Solenoidventil med rostfritt stål, 1-1 / 2 tums trådar och en 24V DC-spole. Solenoidventilens kretsfunktion är normalt stängd (öppnas när den är elektriskt aktiverad). Lämplig för system med ett driftstryck på 0,2 bar till 16 bar och en maximal temperatur av 80 ° C. För korrekt drift kräver denna indirekt drivna ventil ett positivt differentialtryck på 0,2 bar. För ett slutet system, såsom en kylenhet, är en direktstyrd ventil eller en elektrisk kulventil mer lämplig. Öppningen är 40 mm och KV-värdet är 30m3 / h. KV-värdet används för att beräkna flödeshastighet: vid 1 bar differenstryck (vatten) flödeshastigheten är ca 500 l / min.

203

Ansökan

Rengör vätskor och gaser med en tryckskillnad av endast 0,2 bar

Bevattning och sprinklersystem-tillförlitligt och högt flöde

Dricksvatten och materie uppfyller strikta standarder

207

Viktig

Använd rena vätskor eller gaser. Solenoidventilen är mycket känslig för damm.

När spolen tas bort från ventilen, inte energi spolen. Spolen överhettas och kan bränna ut.

Indirekt manövreras ventiler kräver differenstryck för att fungera. Slutna system såsom centralvärmesystem har ofta okända och möjligen för låga tryckskillnader.

Säkerställa att ventilen är lämpliga för tillämpningen och materialet är lämpligt för mediet och temperaturen.

206

Beskrivning
Termin Beskrivning
magnetventil Elektromekaniskt manövrerad ventil. En elektrisk ström genom en solenoid används för att öppna eller stänga ventilen.
indirekt drivs Indirekta eller servostyrda magnetventiler använder differentialtrycket hos mediet att öppna eller stänga ventilen. Det minsta differenstrycket är vanligtvis 0,5 bar. Eftersom fluidtrycket används kan en relativt liten spole driva en stor membran och således en hög flödes.
2/2-Way 2 portar (inlopps- och utlopps) och 2 positioner (öppna och stängda).
normalt stängd Ventilen öppnar när spolen magnetiseras (normalt sluten eller NC).
NBR NBR (nitrilgummi) används för tätningsmaterialet. Lämplig för luft, vatten och oljor. NBR är olämplig för ozon eller aceton. EPDM är att föredra varmvatten, ånga och alkaliska ämnen. För de flesta andra medier FKM (Viton) är ett mer motståndskraftigt och hållbart alternativ. Se materialkompatibilitet översikten.
24V DC 24 volt DC. För de flesta ventiltyper olika spolar är tillgängliga (380VAC, 230VAC, 120VAC, 24 VAC, 12 VDC, 24 V DC). Använd alltid rätt strömförsörjning.
Kv-värde Flöde (m3 / h) vatten av 20 ° C genom ventilen vid ett 1 bar tryckfall. Flödet kan beräknas med formeln: Q = Kv√dp. Exempel: Flödet av en ventil med Kv = 0,5 i ett system med ett 2 bar inloppstryck och en fritt utlopp kan beräknas med: 0.5√2 = 0,7 m3 / h, eller 12 liter / min. För gaser annan formeln måste användas, kommer flödeshastigheten att bli högre. Ett praktiskt verktyg för att bestämma önskat Kv-värdet är vår Valve Dimensionering Calculator.
1-1 / 2 tum G1-1 / 2 tum rörgänga (BSPP). Bestämma ventilstorlek baserat på den önskade flödeshastigheten och rördiameter. Med användning av intervall av beslag, kan du ansluta ventilen till den önskade typen av pipe.ValvePipe ⌀1 / 8 tum ± 4 - 8 mm1 / 4 tum ± 6 - 12 mm3 / 8 tum ± 8-15 mm1 / 2 tum ± 10 - 16 mm3 / 4 tum ± 15 - 22 mm1 tum ± 20 - 30 mm1½ tum ± 25 - 50 mm2 tum ± 40 - 60 mm

205


Kontakta oss

Vi kan anpassa produktspecifikationer enligt dina krav. Om du har några behov eller frågor, vänligen kontakta oss.
