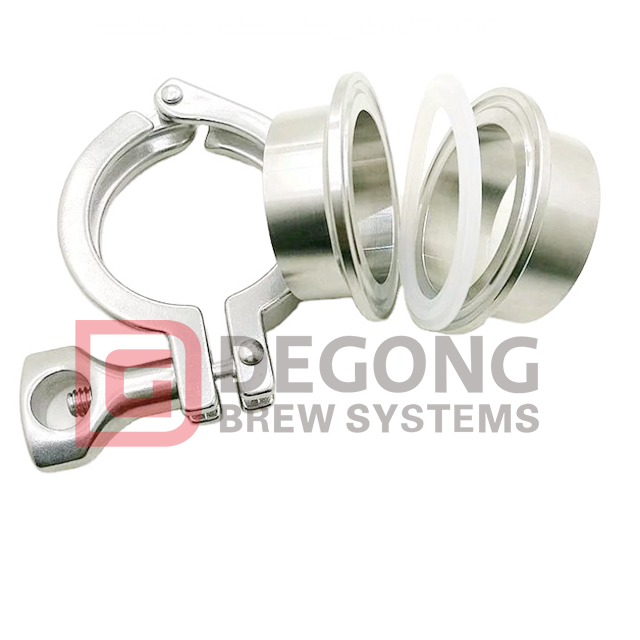

1-6" DN25-DN150 Sanitetsrörkoppling i rostfritt stål - Svetshylsa Sanitetskoppling Tri Clover Ferrule

Den kraftiga tunga klämman med vingmutter är tillverkad av 304 rostfritt stållegering (316 är också tillgänglig). Den används för att ansluta två separata tre klämändar till varandra. Storleken på produkten varierar från 1/2 tum till 12 tum i diameter.
Tillgänglighetsstatus:
Kvantitet:
  • 1-6 \"Sanitär Ferrule Set
  • DEGONG
Produktbeskrivning

1-6 \"Sanitär Ferrule Set


Den kraftiga tunga klämman med vingmutter är tillverkad av 304 rostfritt stållegering (316 är också tillgänglig). Den används för att ansluta två separata tre klämändar till varandra. Storleken på produkten varierar från 1/2 tum till 12 tum i diameter. En tre-klämgummipackning bör placeras mellan de två flänsändarna för att säkerställa korrekt passform och fast anslutning. Övertala inte vingmuttern, eftersom det kan skada produkten. Den rekommenderade spänningen är att dra åt vingmuttern tills den blir snygg och rotera den en halv tur med lämplig mängd.

Enstaka tunga klämmor w / vinge mutter artikelnummer och dimensioner

136

Storlek (Tube OD) Artikelnummer Service tryckbetyg vid 70 ° F Service tryckbetyg vid 250 ° F Dimension (a)
304 316
1/2 \"- 3/4 \" 13mhhm-.50-304 13mhhm-.50-316 1 500 1200 1.062
1 \"- 1 1/2 \" 13mhhm-1-304 13mhhm-1-316 500 300 2.122
2 \" 13MHHM-2-304 13mhhm-2-316 450 250 2.654
2-1 / 2 \" 13MHHM-2,5-304 13mhhm-2,5-316 400 200 3.185
3 \" 13mhhm-3-304 13mhhm-3-316 350 175 3.717
4 \" 13mhhm-4-304 13MHHM-4-316 300 150 4.820
6 \" 13mhhm-6-304 13mhhm-6-316 150 75 6.695
8 \" 13mhhm-8-304 13mhhm-8-316 100 50 8.695
10 \" 13mhhm-10-304 13mhhm-10-316 75 40 10.695
12 \" 13mhhm-12-304 13MHHM-12-316 50 25 12.695

Tri-Clamp-fittings och packningsstorleksguide

123

Sanitär storlek Od av flänsänden Id av röret Od av röret
1/2 \" 0.992 0.370 0.500
3/4 \" 0.992 0.620 0.750
1 \" 1.984 0.870 1.000
1 1/2 \" 1.984 1.370 1.500
2 \" 2.516 1.870 2.000
2 1/2 \" 3.047 2.370 2.500
3 \" 3.579 2.870 3.000
4 \" 4.682 3.834 4.000
6 \" 6.562 5.782 6.000
8 \" 8.602 7.782 8.000
10 \" 10.570 9.782 10.000
12 \" 12.570 11.760 12.000

Fler bilder

131129135133134127126
